CCD全自動絲網印刷機 EPL-SY2863PIN

日本CCD視覺對位系統;EPC自動糾偏系統;多重安全保護裝置。
定制咨詢 138-0228-6023

產品詳情

FPC單張CCD視覺對位全自動絲網印刷機(單工位)

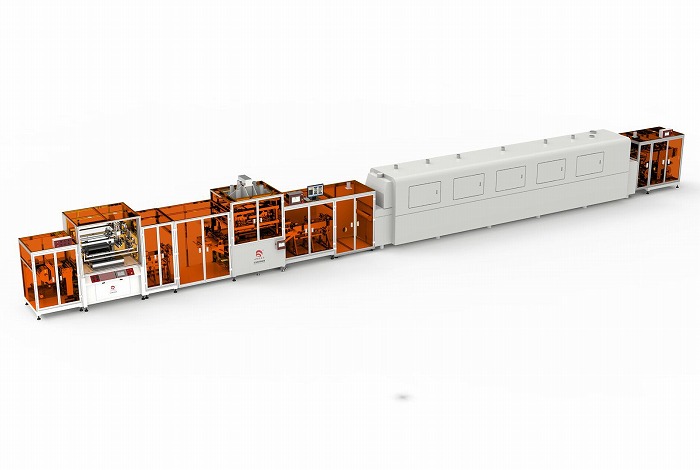

FPC卷對卷塞孔+防焊CCD視覺對位全自動絲網印刷機

FPC Roll-to-Roll Plug Hole + solder mask CCD Vision-to-Roll Automatic Screen Printer

EPL-SY2863PIN

FPC卷裝材料軟性線路塞孔+防焊( RTR SM )及文字印刷生產

FPC package material soft line plug hole + anti-weld (RTR SM) and text printing production


設備參數

印刷尺寸: 260X610mm

塞孔印刷平臺尺寸: 450X750mm

防焊印刷平臺尺寸: 480X750mm

塞孔印刷最大網框: (外) 750X1040 mm (固定尺寸)

防焊印刷最大網框: (外) 750X970 mm (固定尺寸)

設備尺寸:長20260X寬1750X高2350mm

最大卷徑: 300mm重量50kg

收放卷軸: 3寸6寸互轉

設備重量: 10000KG

最高印次: 120次/Hr

設備功率: 83.5KW


產品特點

●塞孔印刷主機采用垂直升降結構,防焊印刷主機采用四柱式結構升降設計,保證整個升降機構更加穩定精度更高。

●塞孔印刷平臺及SM印刷平臺均采用進口鋁合金材質表面硬質陽極處理,配合強力真空吸附及破真空功能 ,防止制品在印刷過程發生偏移及印后制品產生靜電影響搬送。

●塞孔印刷機采用掛PIN方式進行定位,根據不同產品選擇不同的PIN組合,定位PIN氣動開降 ,印刷平臺兩邊設計有托輥功能動作與整機聯動。

●印刷區采用UVW對位平臺配合日本CCD視覺系統及工業電腦,采用4支數字相機抓取mark位置達到精確對位功能。

●印刷壓力采用數字恒壓控制方式,可直接于觸摸屏中數字化設置顯示 ,直觀高效 ,確保印制膜厚的均勻性。

●網版采用固定尺寸方便拆裝,配合機械及氣動鎖緊功能保障印刷時不發生移位的情況以達到印別精度要求。

●印刷區域及收卷部位安裝高效離子靜電消除器,消除靜電對印刷 收卷 換制品時產生的不利因素。

●放卷收卷系統采用PC自動糾偏系統,有效保證材料在輸送時的直線度,提高CCD規覺系統的對位速度,也保障了收料時的整齊性為下一工序生產做好基礎,放卷 印刷輸送 干燥 收卷單元采用但定張力控制系統,有效降低RTR印網生產中對FPC制品產生漲鎖影響。

●系統智能化:制品科號生產時所設置的參數可保存 ,后續再生產同科號時直接調取或者以掃推二維碼方式選擇保存或使用,通過對接MES系統,逐步實現智能化制造管理

●整機可設置多級權限密碼管理系統,可根據公司內部實際情況開放操作設備權限系統,逐步實現智能化制造管理。避免出現無關作業員誤操作。

●整機設有多道光電安全保護和機械安全保護裝置,提高整機的安全性能。
