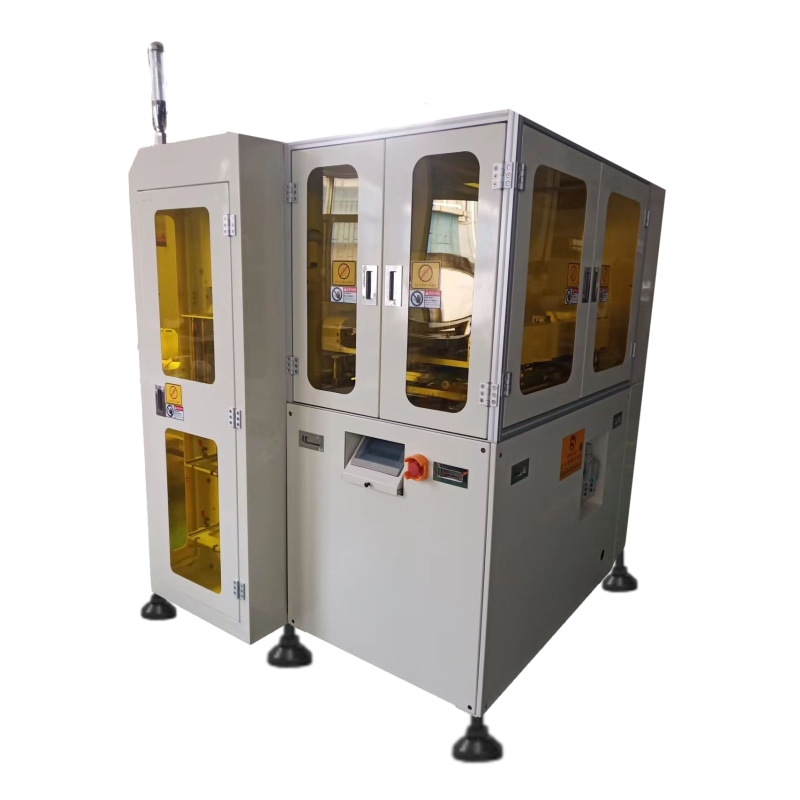

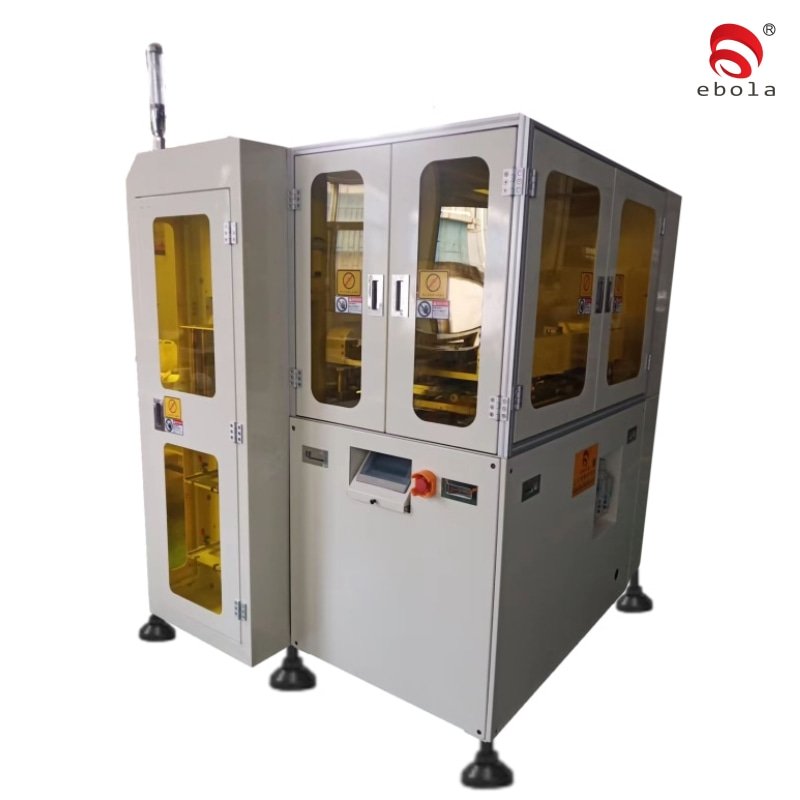

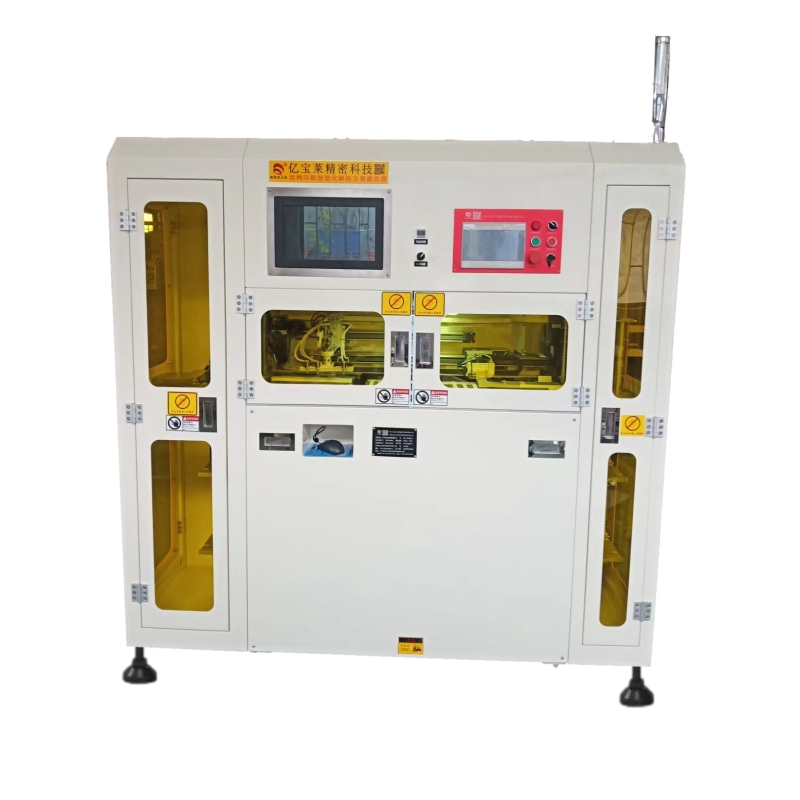

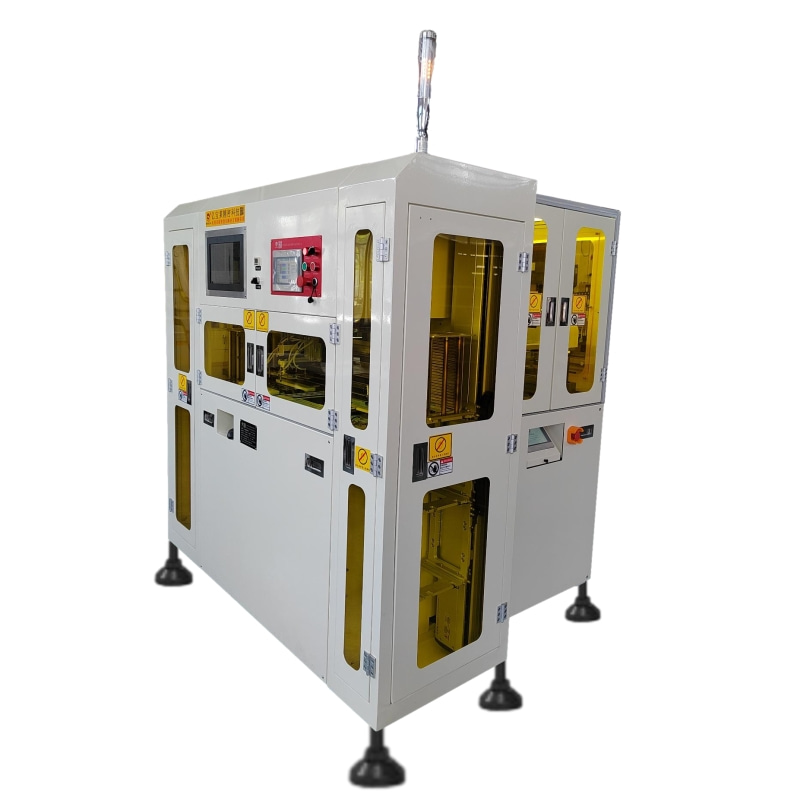

陶瓷覆銅板全自動絲印機適用于：陶瓷覆銅板、陶瓷基板、陶瓷厚膜電路等全自動印刷。

產品主要參數：

印刷尺寸:140X190mm

平臺尺寸：380X460mm

網框尺寸：最大：400X600mm,最小：450X450mm

承印厚度:0.01-5mm

工作氣壓：0.4~0.6MPa

平臺進出定位精度：≦0.01mm

平臺平面度:≤0.03

印刷涂層均勻性：±1um

最高印次:300-400次/Hr(視工藝而定）

電源：380V/50HZ/6KW

相機數量：2個130萬像素

視野范圍：12*9mm

工作臺UVW調整量：X、Y：±8mm；θ：±3°

料框升降定位精度：≦0.01mm

上下料框個數：各3個

單個料框?qū)訑?shù)：30層

整機重量：1500kg

整機尺寸：1820×1480×1850mm

產品主要功能與優勢：

1、整機采用四柱式跑臺結構，自動取放料，自動印刷。

2、上料采用三個豎排插料架，自動上料于印刷平臺。

3、CCD系統自動對位，2個130萬像素工業鏡頭，抓拍不同形狀mark點，配合UVW對位平臺，重復對位精度0.01mm,保障制品印刷精度，升級系統可自動檢測、自動補償，減少報警次數和人工操作時間。

4、印刷平臺采用進口鋁板精磨加工，陽極硬質氧化處理，平整度0.01mm，吸氣孔真空吸附，貼附牢固背面不留吸風孔印。

5、活動網框適用不同尺寸網版，采用機械鎖和氣動鎖，一鍵啟動與主機聯動控制。

6、網框下邊增加自動刮墨功能，自動清理網版背面油墨，提高印刷制品質量。

7、印刷參數由整機PLC控制，數字化顯示，兩個觸摸屏設置操作更簡單方便。

8、印刷計數提醒、加墨提醒、運行異常提醒等三色燈報警加LCD屏幕顯示方便操作員針對性處理。

9、印刷完自動收料于插板架。

10、整機安裝鋁型材亞克力護罩，起到防塵及安全防護作用。

11、安全門連鎖裝置、安全光柵裝置、雙手啟動按鈕、一鍵暫停等裝置，保障設備安全運行，提高整機的安全性能。

12、預留PLC網口對接客戶MES系統端口，生產數據遠程管理更方便智能.
