絲印機

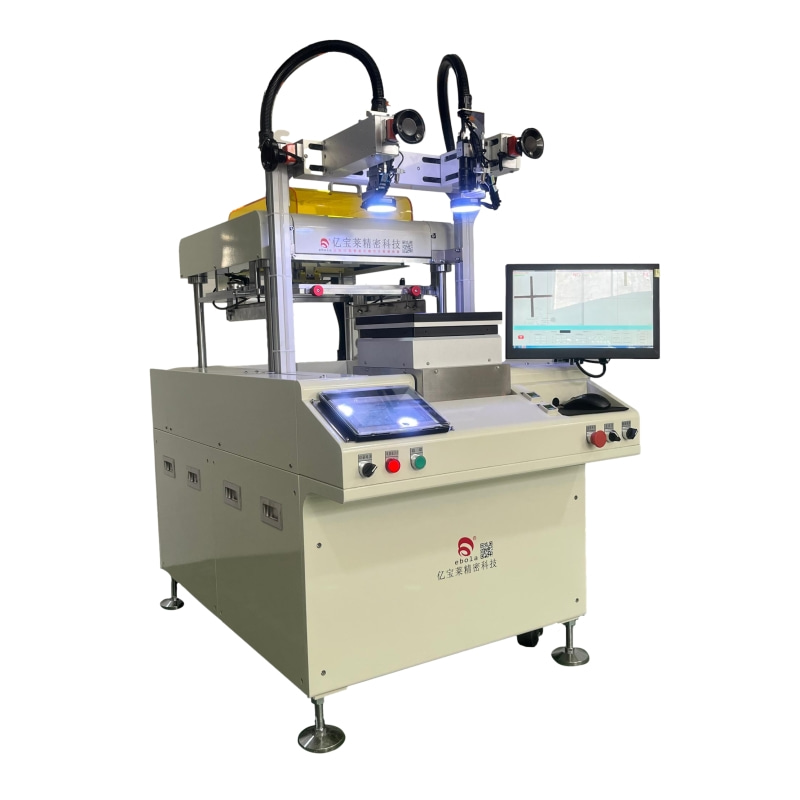

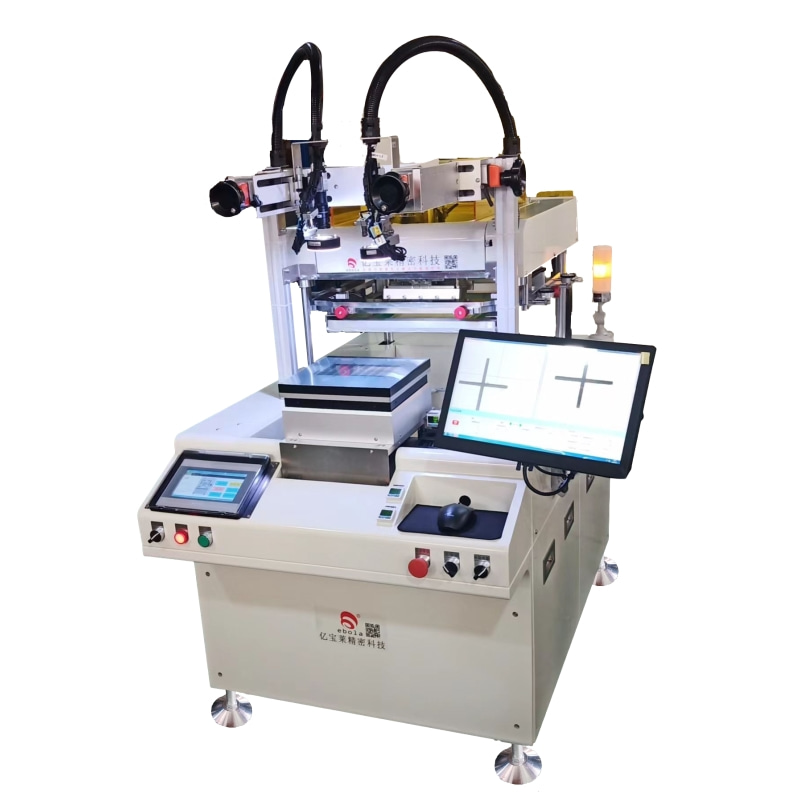

億寶萊小型CCD厚膜印刷機適用于：陶瓷PCB板、陶瓷覆銅板、生物電極、PET傳感器電極等對印刷精度要求極高的產品印刷。

具有精度高、效率快、操作簡單方便等諸多優點，適用于高校、研究院、試驗室或批量生產使用，全新設計的重要參數顯示及監測功能便于印刷數據的收集與分析，設備操作無需經驗，新手也能快速學會操作使用。

產品主要參數：

印刷尺寸：最大200*150mm

平臺尺寸：260*260mm

網框尺寸：450*450mm

承印厚度：0.01-10.0mm

重復對位精度：±0.01mm

墨層厚度均勻性:±1um

吸風孔距/孔徑：10*10mm/1.0mm

CCD鏡頭數:2個500萬像素

電源/功率：220V/50HZ/3KW

設備重量：350KG

外形尺寸：1200*890*1400mm

產品主要功能特點：

1、整機采用四柱式印刷前后跑臺結構。

2、印刷采用伺服電機驅動，配合進口滾珠絲桿傳動及滑塊水平導向，有效保證印刷的平穩順暢。

3、印刷/生產參數數顯設計，PLC控制。

4、印刷壓力采用伺服力矩模式控制，數顯自動調節。

5、印刷行程采用脈沖絕對位置控制，觸摸屏內數顯設置。

6、印刷網版采用手動鎖緊和氣動鎖緊，一鍵式操作，與整機聯動保護。

7、印刷平臺采用進口鋁板精磨加工，陽極硬質氧化處理。

8、制品表面自動除塵除靜電功能。

9、2套500萬象素的CCD畫像處理系統，配合UVW對位平臺，自動調節位置，抓取不同形狀的MARK點，系統自動校正補償，操作方便，印刷精度更高。

10、印刷區安裝鋁型材亞克力護罩，起到防塵及安全防護作用。

11、安全門連鎖裝置、安全光柵裝置、一鍵暫停等裝置，保障設備安全運行，提高整機的安全性能。
